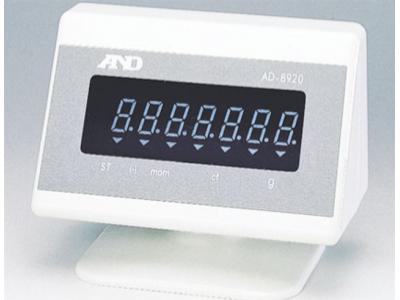

Артикул: AD-8920
- Удалённый дисплей, позволяющий считывать на расстоянии информацию с весов.
Основные функции
- Подключается к весам A&D через RS-232C или токовую петлю
- Оснащён сетевым адаптером и кабелем связи, совместимым с весами
- Автоматически распознаёт значение скорости передачи данных, установленненное для весов
- Большой яркий вакуум-флюоресцентный дисплей (высота символов 13 мм)
Опции
AX-KO3412-05M - Кабель связи (D-SUB9, 5 м)
AX-KO3412-10M - Кабель связи (D-SUB9, 10 м)
AX-KO1864-05M - Кабель связи (D-SUB25, 5 м)
AX-KO1864-10M - Кабель связи (D-SUB25, 10 м)
AX-KO3413-05M - Кабель связи (DIN, 5 м)
AX-KO3413-10M - Кабель связи (DIN, 10 м)
Спецификация
| Потребляемая мощность |
Прибл. 5ВА через сетевой адаптер (прибл. 8В DC, при прибл. 0.2A DC подаваемых на AD-8920A) |
| Дисплей |
Вакуум-флуоресцентный (VFD ) дисплей, 7-цифровой, высота символа 13 мм |
| Сигнал |
RS-232C / Токовая петля (ACTIVE) |
| Скорость передачи данных |
600, 1200, 2400, 4800, 9600 бит/сек (распознаётся автоматически) |
| Длина, бит чётности |
7 бит - чётн., 7 бит - нечёт., 8 бит - нет проверки чётности |
| Стоповый бит |
1 бит или 2 бита |
| Терминатор |
<CR> или <CR><LF> |
| Частота обновления дисплея |
Прибл. 20 раз/сек (если скорость передачи данных 4800 бит/сек или выше)*1 |
| Входной коннектор |
Модульный разъём |
| Кабель связи |
Прибл. 1 м*2 |
| Габариты |
128 × 102 × 76 мм |
| Масса |
Прибл. 230 г *3 |
*1При условии, что весы передают данные с частотой 20 раз/сек.
*2 Доступен специальный кабель длиной 5 м или 10 м.
*3 Без сетевого адаптера и кабеля связи
Перечень весов, работающих с дисплеем, опций и кабелей
| Весы |
Использование RS-232C |
Использование токовой петли |
| Необходимые опции |
Кабель связи |
Необходимые опции |
Кабель связи |
| EK-i, EW-i |
Нет |
кабель D-SUB9 |
Не применяется |
| FC-i |
Нет |
кабель D-SUB9 |
Не применяется |
| FG |
OP-03 |
DIN кабель |
OP-05 |
DIN кабель |
| FG-M/L |
OP-23 |
DIN кабель |
Не применяется |
| FS |
OP-03 |
DIN кабель |
Не применяется |
| DL, DX, DL-WP, DX-WP |
Нет |
кабель D-SUB9 |
Не применяется |
| GH, HR-300i/202i |
Нет |
кабель D-SUB9 |
Не применяется |
| GR |
Нет |
кабель D-SUB25 |
Не применяется |
| GX, GF, GP |
Нет |
кабель D-SUB25 |
OP-04 или OP-06 |
DIN кабель |
| HC-i |
OP-03 |
DIN кабель |
Не применяется |
| HR-200/120/60 |
OP-03 |
кабель D-SUB25 |
OP-03 или OP-05 |
DIN кабель |
| HV-G/HW-G |
Нет |
DIN кабель |
Не применяется |
|
